1次贴合

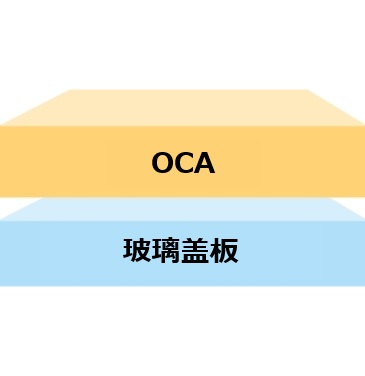

贴合盖板 (盖板 + OCA)

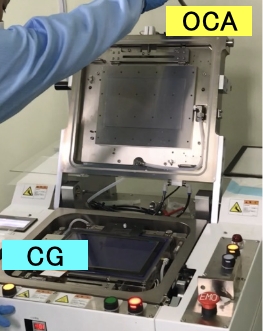

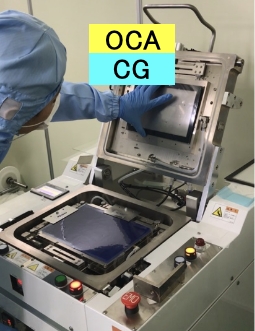

真空贴合 - 推荐条件 (CG+OCA)
真空度: 10~100Pa
压力:0.02~0.10MPa
压入量: 0.05~0.20mm

* 根据构造、也有OCA和CG的位置上下相反的情况


(1) 设置定位

(2)腔体减压

(3)加压・保持

(4)释放大气~取部件

大气贴合 - 推荐条件1
压力:0.05~0.15Mpa
压入量: 50~300um
速度:50~100mm /秒

NT-H在大气条件下 贴合盖板时,是否使用适度的压力,且贴合过程中OCA是否均匀受力,避免OCA的变形,是防止气泡发生和避免2次贴合后显示不均的重点。(特别是曲面贴合)
因此,需要确认以下内容
(1)滚轮左右摩耗是否有偏差

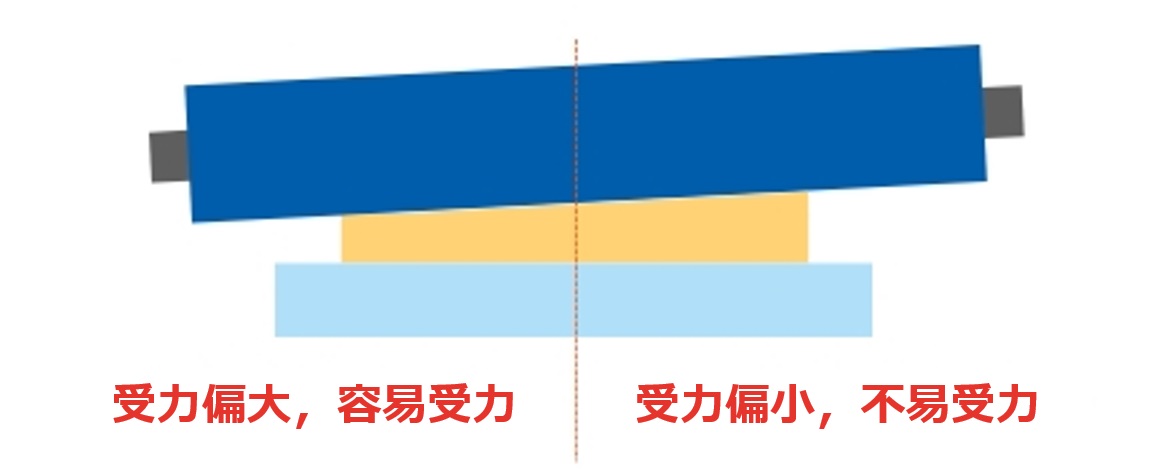

(2)滚轮滚动时是否均匀施加压力,两端是否有偏差

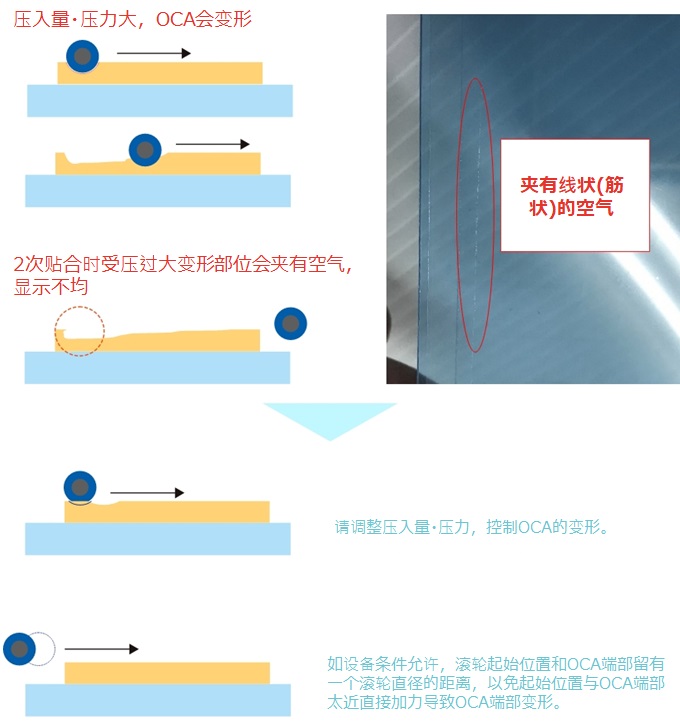

(3)压力・压入量是否适合,滚轮起始位置是否与OCA端部有距离防止OCA端部变形
大气贴合 - 推荐条件2

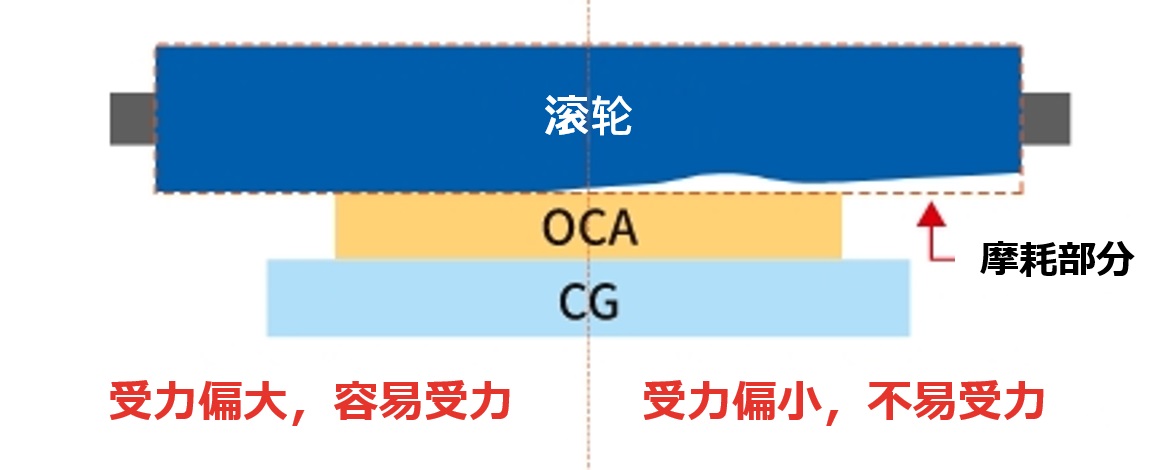

(1)滚轮的摩耗偏差

(2)滚轮的动作偏差


请控制好滚轮的磨耗偏差以及动作偏差,使OCA受力均匀
大气贴合 - 推荐条件3

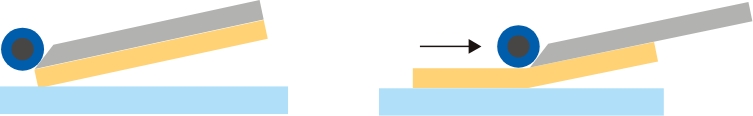

(3)压入量,压力及滚轮开始位置

2次贴合
贴合液晶(盖板+OCA+LCM)

真空贴合 - 推荐条件 (CG+OCA)
真空度: 10~100Pa
压力:0.02~0.10MPa
压入量: 0.05~0.20mm



(1) 设置定位

(2)腔体减压

(3)加压・保持

(4)释放大气~取部件

真空贴合 - 推荐条件2

未加压

有加压

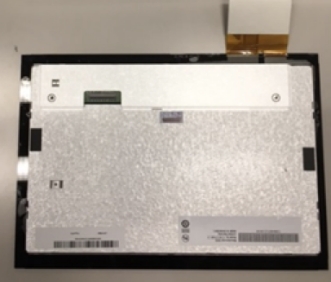

LCM面内的刚性是没有玻璃材料均匀。且LCM与柔软又较厚的OCA贴合时,需要确认 贴合设备的设定压力与实际贴合时给部材施加到的压力是否一致

确认方法:推荐使用感压纸等确认,使实际贴合压力的分布可视化
(例)
富士胶片公司生产品

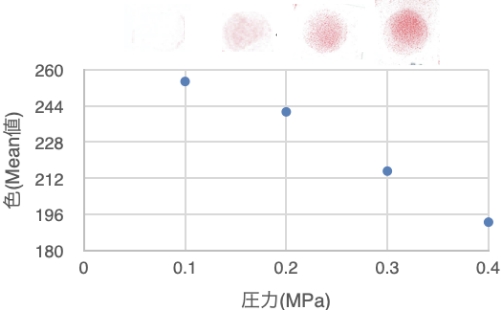

PRESCALE低压用(LLLW)
真空贴合-使用感压纸
(LLLW)确认方法

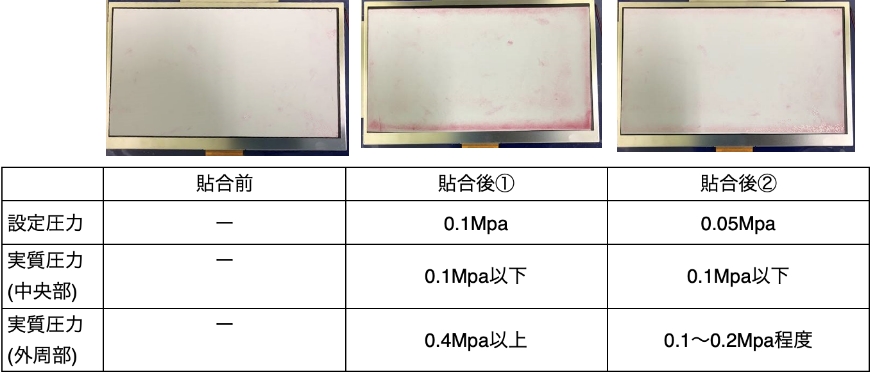

使用感压纸,一边调整施加到部材的压力,一边确认结果。因铁框的刚性,导致四周的受力比中间大的倾向,找到最佳条件,尽量使中间和四周,均匀受力。因不同LCM的适合压力都不同,请使用需要贴合的LCM,确认和调整贴合条件
真空贴合 - 显示不均

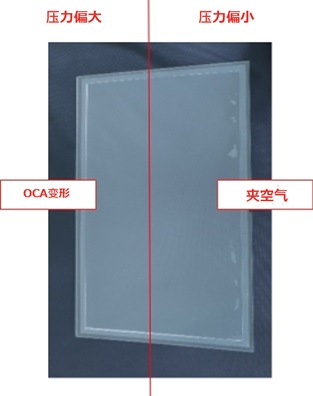

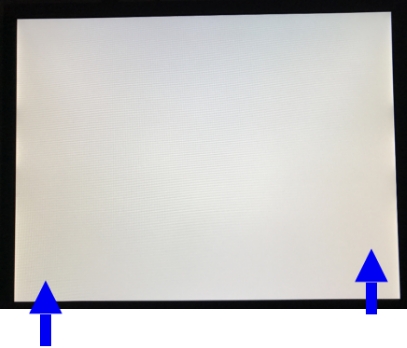

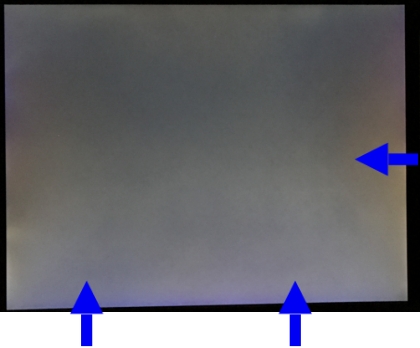

贴合时LCM内施加的压力不均一,贴合后液晶会显示不均(请参考下记蓝色箭头)


真空贴合 - 推荐条件(治具)1

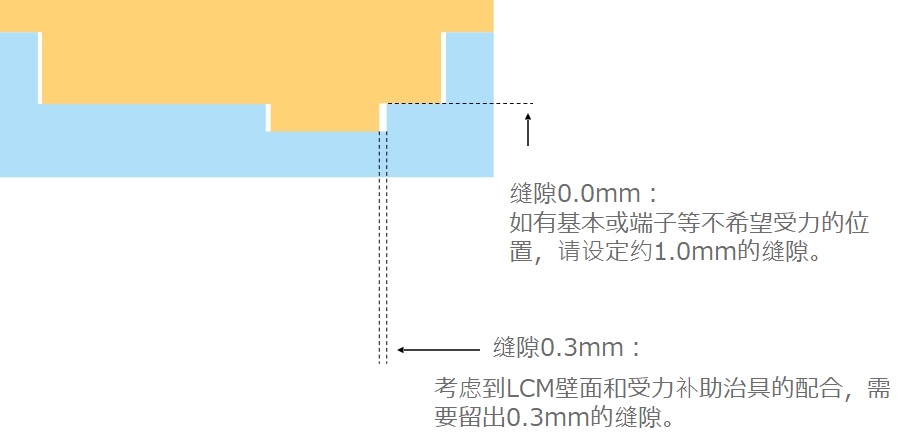

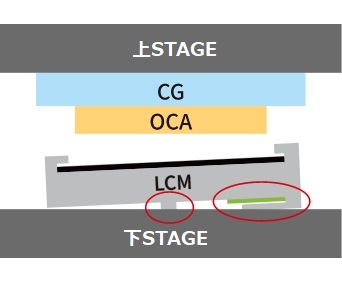

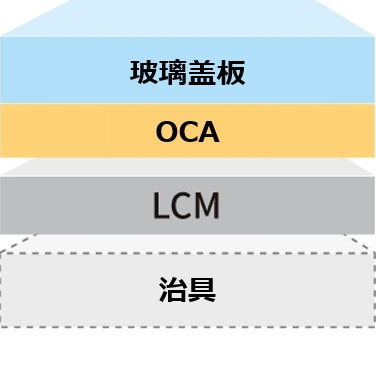

如LCM背面有凸起或有基板等时,真空贴合时很难做到均匀受压。推荐使用补助受力治具使部件均匀受力
真空贴合 - 推荐条件(治具)2

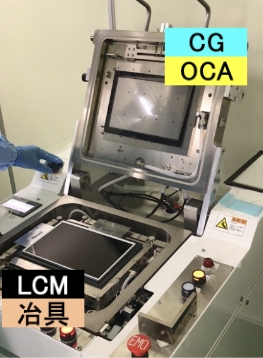

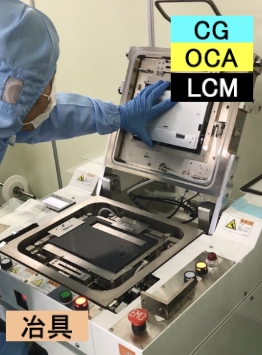

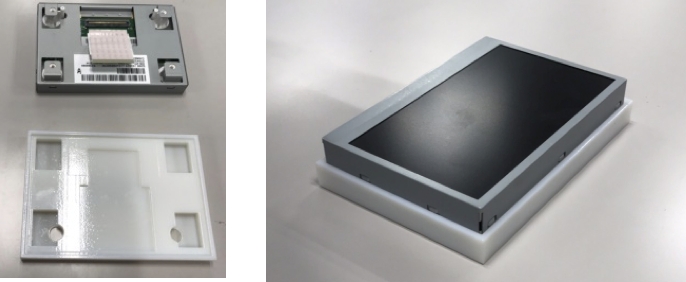

治具实际的实例
