表面清洁度,密着性较差的部件
清洁表面
- 请在贴合前清洁贴合部件的表面,在无污垢或异物的状态下贴合。 如果残留污垢或异物,则可能导致粘合后出现气泡。 有关清洁方法,请与每个部件制造商联系。 一般来说,我们使用酒精,如IPA和乙醇。
关于密着性较差的部件的贴合
- 贴合对象材的材质(树脂盖板等)种类,表面涂层(防油处理)或形状(曲面粘合)等可能会导致贴合对象材和OCA之间的密着性,粘着性变差。在这种情况下, 建议对贴合对象部件进行表面处理,改善材料的密着性,提高粘着力。实物评价中,如有气泡剥落,或者有其他顾虑事项,请联络敝司
等离子体处理中表面处理效果的参考示例 水接触角
※ 数值越低,越 容易紧密接触- K公塑胶盖板
- 处理前 61°→ 处理后 18° * 塑料盖板*2材料3层构造+hard coating
- M公塑胶盖板
- 处理前 80°→ 处理后 22° * 塑料盖板*2材料2层构造+hard coating
- 偏光片
- 处理前 75°→ 处理后 18°
- 等离子体处理中目标值、接触角25°度以下(表面能量60mN/m以上)
* 该数据为目标值,请根据贵司实际材料,和信赖性评价要求,确认最适合的条件
贴合对象材的预处理
有关偏光片/塑胶盖板的注意事项
偏光片
- 当OCA贴合偏光片时,建议偏光片提前进行烘干等脱水处理,以避免高温状态下材料发生多氯化现象(参考示例: 60°CX 1天,85°CX 3小时)
推荐条件,请 联系偏光片制造商或LCD 制造商咨询
塑胶盖板
- 由千塑料盖板中的溶剂成分在高温下会产生并释放气体,从而导致反弹气泡、因此建议提前对塑料盖板实施排气、脱水处理(参考例: 60°C×1 天、 95℃× 3小时)
- 此外、 为了提高塑料盖和 OCA 之间的密着性,粘附性, 建议对盖板材进行表面等离子处理
- 为了抑制塑料盖板的排气导致气泡、根据塑料盖板材料的厚度选择合适的 OCA 厚度。 一般情况下、如果盖材料未实施表面处理、则 盖板材料和OCA 厚度比例为1 : 1,如盖板有实施表面处理、盖板材料和 OCA 厚度比列为 3 : 1实际上、塑胶盖板材料的种类,贴合面的平滑度等不同、 要求的OCA的厚度会有不同、需要提前确认与盖板匹配的OCA的厚度并实施性能的验证
两种贴合方法

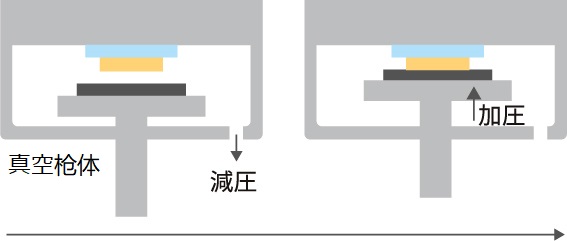

真空贴合方式

先减压,造成真空环境,再相同环境下OCA和贴合部件面接触的方式实施贴合

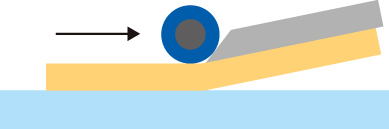

大气贴合方式

在大气中,用滚轮的线压使贴合材贴合到另一个对象部件上
将 OCA 粘附到第一个部件(如盖玻璃)称为第一次粘合,将其粘附到第二个成员(如 LCD)称为二次粘合。
有关选择贴合机
有关选择贴合机
1次贴合方式→2次贴合方式 | ||||
真空↓→真空 | 大气↓→真空 | 大气↓→大气 | ||
LCD 类型 |
模组贴合 | 〇 | 〇 | × |
OPEN CELL贴合 | 〇 | 〇 | 〇 | |
• 模组:液晶(LCD)和背光集成一体的液晶模组。带铁框,刚性较高 • OPEN CELL:没有背光,只有液晶(LCD)的CELL。薄且柔软,可在大气状态下实施贴合 |
选择贴合机的要点
如贴合部材柔软,部分滚轮,可在大气状态下实施贴合。像较厚的玻璃,模组等硬一些的部材,因刚性较高,适合用真空贴合。一般说来,大气方式具有优异的速度,真空方式具有优异的信赖性
