特徴
・挟持搬送時において、搬送物に応じた必要な搬送距離を確保することが可能です。
・搬送物に合わせて、ベルト背面の溝寸法をベルトサイズ表から選択できます。
構造
ベルトサイズ表
 |
A | B | C | D | E | |
| 1 | 7.0 | 9.0 | 1.0 | 25.4 | 12.7 | |
| 2 | 8.0 | 9.0 | 1.0 | 25.4 | 12.7 | |
| 3 | 9.4 | 9.0 | 1.0 | 25.4 | 12.7 |
A：搬送物のΦ
B：ベルト厚み
C：搬送物の中心からベルト背面までの距離
D：ベルト上幅
E：歯ピッチ
用途・事例
・鋼管製造工程
製品情報噛み合い伝動ベルト（歯付ベルト・プーリ）

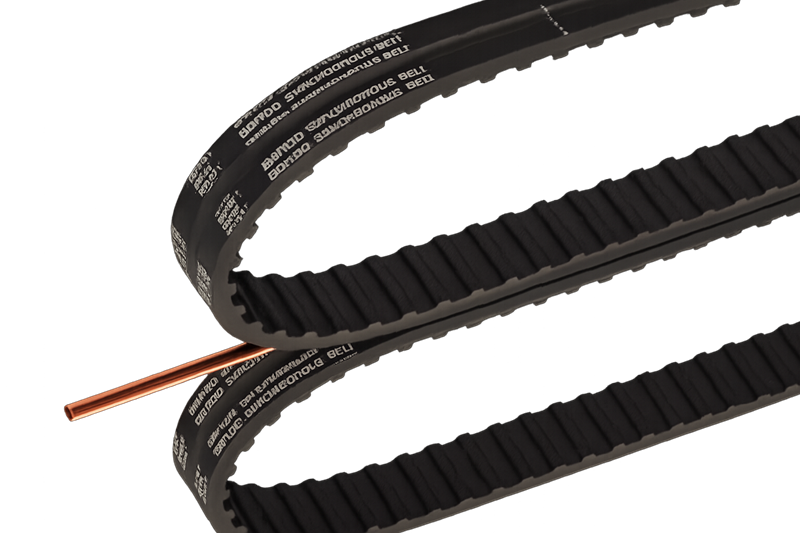

狭持搬送用ヘアピンベルト
エアコン用ヘアピンの搬送に最適なベルト
2本のベルトで搬送物を挟み込む挟持搬送により、エアコン用ヘアピンなどの薄くて軽い物でも、正確な位置決めや同速性を保ちながら搬送することが可能です。
